钢格板荷载能力的检验方案

2017-8-15 22:12:11  点击:

钢格板荷载能力的检验方案

钢格板是用扁钢按照一定的间距和横杆进行交叉排列,并且焊接成中间带有方形格子的一种钢铁制品。

单人通行的钢格板,其均布荷载能力不小于3.0 kN/m2;

双向通行的钢格板,其均布荷载能力不小于5.0kN/m2;

高密度人行钢格板,其均布荷载能力不小于7.5kN/m2;

对交通道路上使用的钢格板,轮压增加10%,均布荷载能力应相应增加25%。

钢格板如有切口,钢格板余下的面积应具有相等的荷载能力

钢格板的荷载要求由设计部门和用户提出,或由设计部门选定规格。

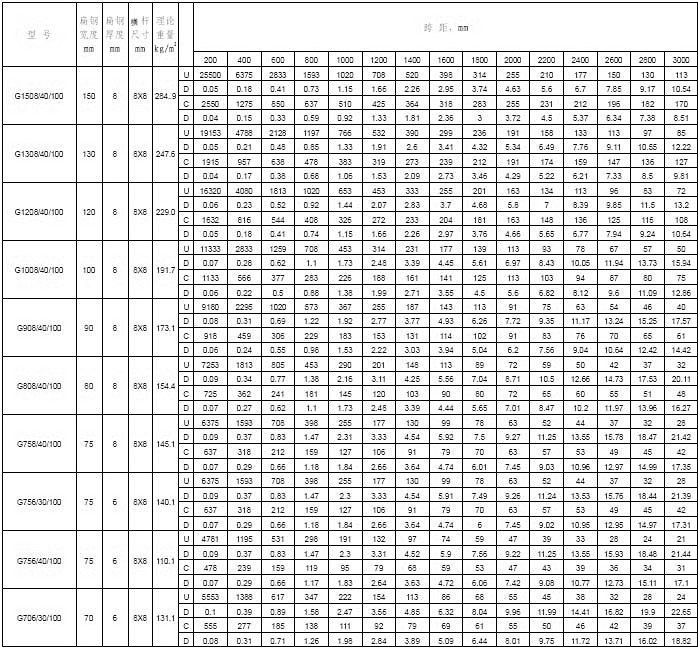

钢格板检验型号为G605/40/100(扁钢中心距40mm,每米有26条扁钢)。

钢格板尺寸为:1000*2000, 均布载荷要求:750kg/m2 集中荷载要求:1000kg/m2。

钢格板选型均布荷载是否满足测算如下:

1、 §=758.5/(KN/m2)。

2、 D(变形挠度,mm)根据以往工程经验以保守点出发最大许用挠度为 1/200,即2000mm/200=9.8mm。

3、 Pu(外加均布载荷)=750*9.8/1000=7.35KN/m2。

4、 P0(钢格板自重载荷)=150*9.8/1000=1.47KN/m2。

5、 B(负载扁钢中心距)40mm。

6、 b(负载扁钢厚度)4.75mm。

7、 t(负载扁钢宽度)65mm。

8、 型号:G605/40/100G,负载扁钢宽度60mm,厚度4.75mm,及钢格板自重 为1.47KN/m2 按钢格板行业标准YB/T4001-2007中公式计算如下 (PU+PO)BL4 (7.35+1.47)X40X1.964 Dmax=§ bt3 =758.54.75X653=3.03mm<9.8mm 因此型号G655/40/100G钢格板可以承载均布载荷750kg/m2满足设计要求.



钢格板选型集中荷载是否满足测算如下:

1、§=758.5/(KN/m2) ζ=1213.6(KN/m2)。

2、D(变形挠度,mm)根据以往工程经验以保守点出发最大许用挠度为1/200,即1960mm/200=9.8mm。

3、P0(钢格板自重载荷)=150*9.8/1000=1.47KN/m2。

4、L(钢梁跨距)1.96m。

5、B(负载扁钢中心距)40mm 6、b(负载扁钢厚度)4.75mm 7、t(负载扁钢宽度)65mm 8、PL(外加线载荷) 1000Kg*9.8= 9.8 KN/m 按钢格板行业标准YB/T4001-2007中公式计算如下: BL3 (ζPL+§POL) 40X1.963(1213.6x5+758.5x1.47x1.96) Dmax= bt3 4.75X653 =3.3mm<9.8mm 因此型号G655/40/100G钢格板可以承载集中载荷1000kg/m2满足设计要求。
