压焊钢格板产品生产介绍

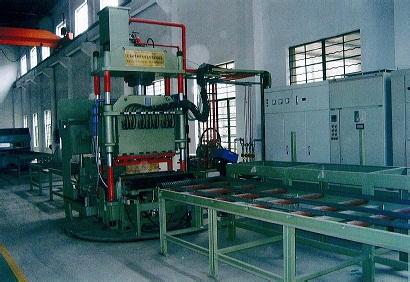

GYH-1000-2A，GYH-1250-2A型钢格板压焊机

钢格板压焊机性能特点：

焊接电源采用单相交流电源输入，交流输出方式。设备由扁钢上料装置、压焊主机、麻花钢落料装置、拉网机构、液压站、控制系统、气动系统、水冷回路及木梳等组成。焊接变形手动调节自动矫正；焊接参数科多段设定，各种参数通过触摸屏智能化设定，并存储在PLC控制系统中；控制操作台具有手动和自动两种方式选择；控制柜具有一次电流、电压显示功能。

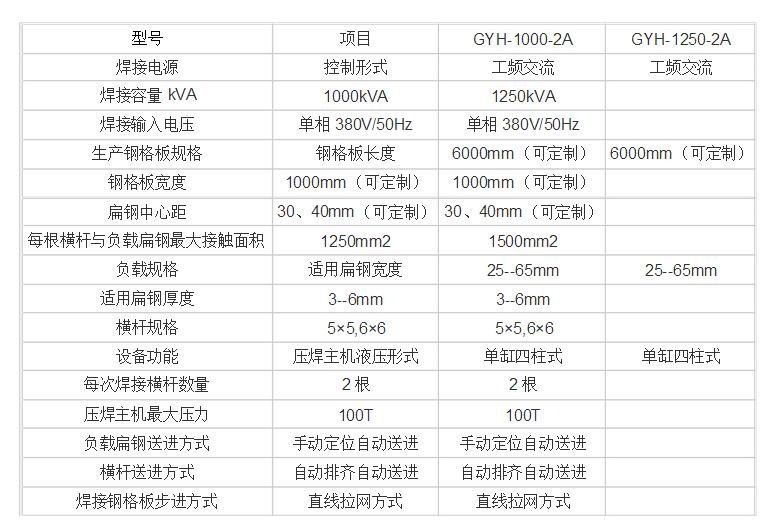

钢格板压焊机参数：

钢格板压焊机质量验收标准：

1.必须按生产任务单生产符合要求的大片。

2.按生产任务单检查所用扁铁，麻花刚的长宽厚直径尺寸。 3.纵向弯曲应不大于其长度的1/200(顺扁铁方向)。

4.横向弯曲应不大于其长度的1/100(顺横杆方向)。

5.横杆间距应在任意1500mm长度内两横杆间距允许偏差为±5mm。

6.任意两根中间的片对角线相等，允许偏差±2mm。

7.焊接质量:所有压焊的产品不得有漏焊，虚焊，错焊等现象。

横杆校直

1.长度尺寸：公称尺寸允许偏差±1mm。

2.平直度：不超过2mm。

3.横杆两端不允许有毛刺、弯头等。

切割

1.长度公称尺寸允许偏差±1mm。

2.对角线：理论尺寸±4mm。

3切割两端不允许有影响直接焊接的飞边，毛刺等。

二保焊焊接成型工序

1.长度尺寸允许偏差为0~－5mm（顺扁铁方向）。 宽度出厂允许偏差为±5mm（顺横杆方向）。

2．横杆两端均不能超过钢格板两侧面外端0.5mm。 3.焊缝和焊点要均匀美观。
